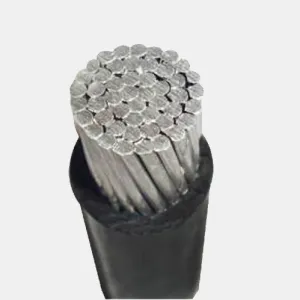

Cabo 8000 XLPE Cruzado Polietileno Alumínio XHHW-2 Fio de alumínio

cabo NF C 33-226

1. Scope:  Cabo NF C 33-226

A especificação abrange três cabos isolados do núcleo, taxa 12/20 (24) kV geralmente estão em conformidade com o IEC60502-2

Os cabos HTA são adequados para aplicações de energia MV, principalmente para conexões em estações de transformador e em estações de potência, entre linhas aéreas e estações de transformador e para o trem de força elétrico automotivo.

2. Construction: Cabo NF C 33-226

2.1 Condutor

Alumínio, encalhado circular e compacto confrontando para IEC 60228- Classe 2

2.2 Triagem do condutor

Camada semi-condutora de termo-arremesso de extrusão em conformidade com IEC 60502-2

2.3 Isolamento

Material de termosset de XLPE em conformidade com IEC 60502-2

2.4 Triagem de isolamento

A camada de semicondutores de termosset extrudados, aplicada, não é uma fita semi-condutora inchável para a d'água.

Tela de 2.5 metal

Fio de cobre macio e /ou fita de cobre aplicada helicamente, ou fita de alumínio aplicada longitudinalmente ligada à bainha de PE externa.

2.6 bainha externa

Bainha preta extrudada, ou PVC sob requisitos específicos do cliente, em conformidade com o IEC60502-2

2.7 Mensageiro de aço

Fios encalhados de aço de 50 ou 70 mm2 cobertos com PE preta ou requisito de clientes específicos para opon de opon de PVC

3. Dimensional Characteristics(Tamanho):Cabo NF C 33-226

3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25

4.Characteristics: Cabo NF C 33-226

Tensão classificada: 12/20 (24kV)

Temperatura nominal:

Temperatura operacional: +90ºC

Curto -circuito: +250 ° C

Raio mínimo de flexão

Núcleo único: 13 x diâmetro geral

Durante a instalação: 26 x diâmetro geral

Multicore: 6 x diâmetro geral

Durante a instalação: 12 x diâmetro geral

4.Parâmetro: Fio de alumínio XHHW-2
